مرحبا بكم أعزائي على موقع mostajad ,اليوم سنقدم لكم  المقاومة الكهربائية وقانون اوم تمارين و حلول . ستمنكك هاته الدروس من الحصول على كافة المعلومات الضرورية  المتعلقة بشرح المقاومة الكهربائية قانون اوم الثالثة اعدادي .وكما ستسهل عليك عملية الفهم السريع ومراجعة دروسك.

تمارين محلولة حول المقاومة الكهربائية

موقع المستجد التربوي  المتخصص في جمع الوثائق التربوية يتمنى لكم كل التوفيق و النجاح , و لا تنسوا مشاركته لتعم الفائدة , فضلا و ليس أمرا ساهموا في إغناء الموقع بالوثائق التربوية (pdf.word.ppt ) بالضغط على الرابط  من هنا

تمارين محلولة في المقاومة الكهربائية

 تمارين محلولة في المقاومة الكهربائية قانون أوم للسنة الثالثة اعدادي

التمرين 1
لدينا دارة كهربائية تحتوي على عمود ومصباح L وقاطع تيار مغلوق وأسلاك الربط.
أ – أرسم هذه الدارة الكهربائية
ب – اعط دور الموصل الأومي مع إعطاء رمزه ورمز قيمته.
ج – اذكر كيف يركب الموصل الأومي في الدارة الكهربائية.
د – نضيف الى الدارة الكهربائية السابقة موصل أومي قيمته 75Ω:
1 اعتمادا على الترقيم العالمي حدد ألوان الحلقات المسجلة على المقاومة الكهربائية (أي الموصل الأومي)
2 أعد رسم الدارة مبينا تموضع الموصل الأومي في الدارة الكهربائية.

 التمرين 2
انمحت ( ضاعت) الحلقة الثانية لمقاومة كهربائية R ذات القيمة R=650Ω.
أ – حدد لون حلقات المقاومة R معينا لون الحلقة الثانية.
ب – شدة التيار الكهربائي المار بالدارة هو 0,5A هل تتوقع ارتفاع أو انخفاض شدة التيار الكهربائي عندما ندرج المقاومة R في هذه الدارة الكهربائية. علل جوابك.
التمرين 3
دارة كهربائية تحتوي على عمود ينتج تيار كهربائي شدته 0,8A ومصباحين L1 و L2 ومصباحين مركبين على التوازي.
يمر بالمصباح L1 تيار شدته 0,5A وقاطع التيار  مغلوق.
1 اعط نوع التيار الكهربائي المار بالدارة
2 ارسم تبيانة لهذه الدارة
3 عين على الرسم المنحى الاصطلاحي للتيار الكهربائي
4 استنتج قانون العقد المطبق في هذه الدارة
5 احسب شدة التيار المار بالمصباح L2

حل التمرين الاول

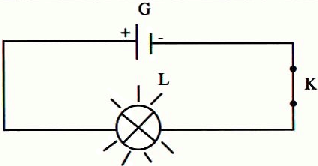

أ – تمثيل الدارة هو:

ب – دور الموصل الأومي هو تخفيض شدة التيار الكهربائي المار بالدارة الكهربائية رمزها  ورمز قيمتها $R$.

ج – يركب الموصل الأومي أي المقاومة في الدارة الكهربائية على التوالي.

د – تمثيل الدارة:

حل التمرين الثاني
أ – تحديد لون الحلقات: R=650Ω
لدينا: R=(10×6+5)×10'Ω
يعني أن
A هي 6 يناسبها اللون الأخضر.
B هي 5 يناسبها اللون البني.
C هي 1 يناسبها اللون الأخضر.
إذن الحلقة الثانية هو اللون الأخضر
ب – عند إضافة المقاومة الى الدارة الكهربائية ستنخفض شدة التيار الكهربائي لأن المقاومة ستعوق مرور التيار الكهربائي في الدارة الكهربائية

حل التمرين الثالث

نوع التيار الكهربائي المار بالدارة هو تيار كهربائي مستمر

$\overline{)2}$ تبيانة هذه الدارة الكهربائية هي:

$\overline{)3}$ قانون العقد يعطينا:

مع
I=I1+I2
I=IL1
I2=IL2

إذن: I=IL1+IL2

$\overline{)4}$ حساب شدة التيار المار بالمصباح $I_{L2}=? L_2$

مع حساب قانون العقد أن $I=I_1+I_2$

$I=I_{L1}+I_2$

$I=0,8A$

$I_{L1}=I_1=0,5A$

$\overline{)5}$

$I_{L2}=I-I_{L1}$

$$\begin{gathered} I-I_1 \\ 0,8A-0,5A \\ 0,3A \\ \boxed{I_2=I_{L2}=0,3A} \end{gathered}$$
